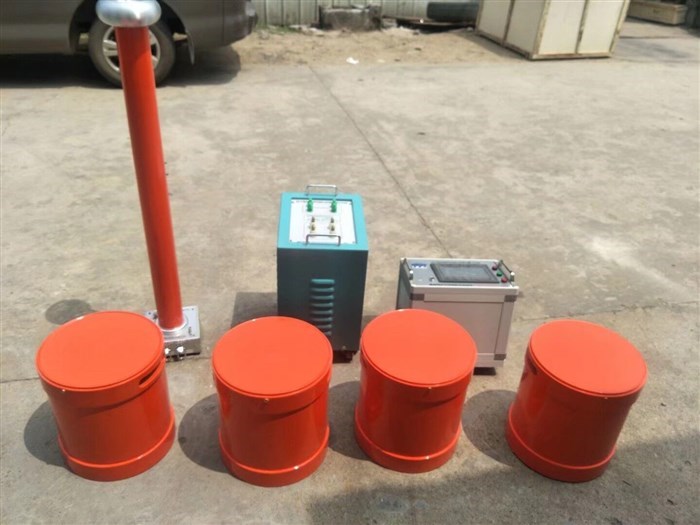

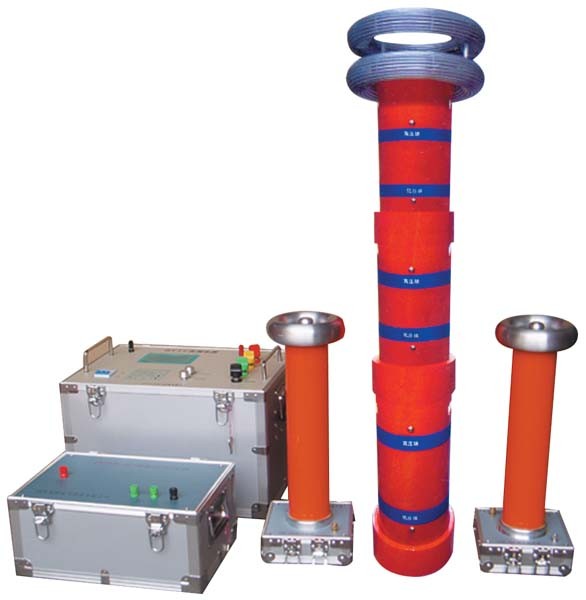

便攜式電纜耐壓試驗系統

變頻諧振高壓試驗裝置明書.rar
功能特點


    ●便攜式電纜耐壓試驗系統適合35kV及以下電壓等級的電纜使用,數量多,實驗工作量大,所以此類耐壓試驗裝置應該體積小,重量輕。
●本系統中,要求單個人能現場搬動的部件重量不超過30kg,要求兩人年能現場搬動的部件不超過60kg,適合現場搬動
●電源大多采用220V單相電源,方便現場取電,
●電抗器部分采用干式環氧澆注,
●適合各類電纜的要求。

主要技術參數:

 ●額定輸出電壓:0~54kV(AC有效值)及其以下:
 ●輸出功率:30~300Hz;
 ●諧振電壓波形:純正弦波,波形畸變率<1.0%
 ●大試驗容量:324kVA及以下
 ●工作制:滿功率輸出下,一次連續工作時間30分鐘;
 ●品質因數:30~80;
 ●頻率調節靈敏度:0.1Hz,不穩定度<0.05%
 ●工作電源:220V±15%/50Hz±5%


參數配置:

 ●YDX-18-54變頻諧振升壓系統
    適用范圍:10kV電纜≤2.2kM(300平方毫米)18kV3A
    控制源:2.5kW
    電抗器:18kV/1A一臺,18kV/2A一臺
    勵磁器:3kVA(1000V/3A)
    分壓器:20kV
    電容器:0.07uF/20kV
 ●YDX -18/54-54變頻諧振升壓系統
    適用范圍:10kV電纜≤2.2kM(300平方毫米)18kV3A
                 35kV電纜≤500M(300平方毫米)54kV1A
    控制源:2.5kW
    電抗器:18kV/1A三臺
    勵磁器:3kVA(1000V/3A,3000V/1A)
    分壓器:60kV
    電容器:0.023uF/60kV
 ●YDX -18/54-108變頻諧振升壓系統
    適用范圍:10kV電纜≤4.5kM(300平方毫米)18kV6A
                 35kV電纜≤1000M(300平方毫米)54kV2A
    控制源:6kW
    電抗器:18kV/2A三臺
    勵磁器:4.2kVA(700V/6A,2100V/2A)
    分壓器:60kV
    電容器:0.023uF/60kV
●YDX -18/54-162變頻諧振升壓系統
    適用范圍:10kV電纜≤6.5kM(300平方毫米)18kV9A
                 35kV電纜≤1.5kM(300平方毫米)54kV3A
    控制源:6kW
    電抗器:18kV/1A三臺,18kV/2A三臺
    勵磁器:6.3kVA(700V/9A,2100V/3A)
    分壓器:60kV
    電容器:0.023uF/60kV
  ●5. YDX -18/54-216變頻諧振升壓系統
    適用范圍:10kV電纜≤8.5kM(300平方毫米)18kV12A
                 35kV電纜≤2kM(300平方毫米)54kV4A
    控制源:10kW
    電抗器:18kV/2A六臺
    勵磁器:8.4kVA(700V/12A,2100V/4A)
    分壓器:60kV
    電容器:0.023uF/60kV
 ●YDX -18/54-270變頻諧振升壓系統
    適用范圍:10kV電纜≤10kM(300平方毫米)18kV15A
                 35kV電纜≤2.5kM(300平方毫米)54kV5A
    控制源:10kW
    電抗器:18kV/1A三臺,18kV/2A六臺
    勵磁器:10.5kVA(700V/15A,2100V/5A)
    分壓器:60kV
    電容器:0.023uF/60kV
●YDX -18/54-324變頻諧振升壓系統
    適用范圍:10kV電纜≤12kM(300平方毫米)18kV18A
    35kV電纜≤3kM(300平方毫米)54kV6A
    控制源:13kW
    電抗器:18kV/2A九臺
    勵磁器:12.6kVA(700V/18A,2100V/6A)
    分壓器:60kV
    電容器:0.023uF/60kV
